В практике коммерческого и частного строительства часто встречается опасное заблуждение: попытка сэкономить на предпроектных исследованиях. Инвесторам и застройщикам кажется, что если соседний участок успешно застроен, то и на их площадке грунт будет вести себя идентично. На деле же геологический разрез может кардинально меняться на расстоянии всего 10–15 метров.
Отказ от изучения подземной среды перед стартом нулевого цикла — это всегда игра в рулетку с многомиллионным бюджетом. Без точных данных невозможно правильно рассчитать несущую способность свай, подобрать их оптимальную длину, сечение и метод погружения. В этой статье мы детально разберем, зачем нужна инженерная геология, какие катастрофические риски она предотвращает и почему эти затраты всегда окупаются.
Геология участка — это не просто бурение пары лунок ручным буром. Это комплекс научно-инженерных мероприятий, цель которых — получить исчерпывающую физико-механическую и химическую модель грунтового массива под пятном будущей застройки.

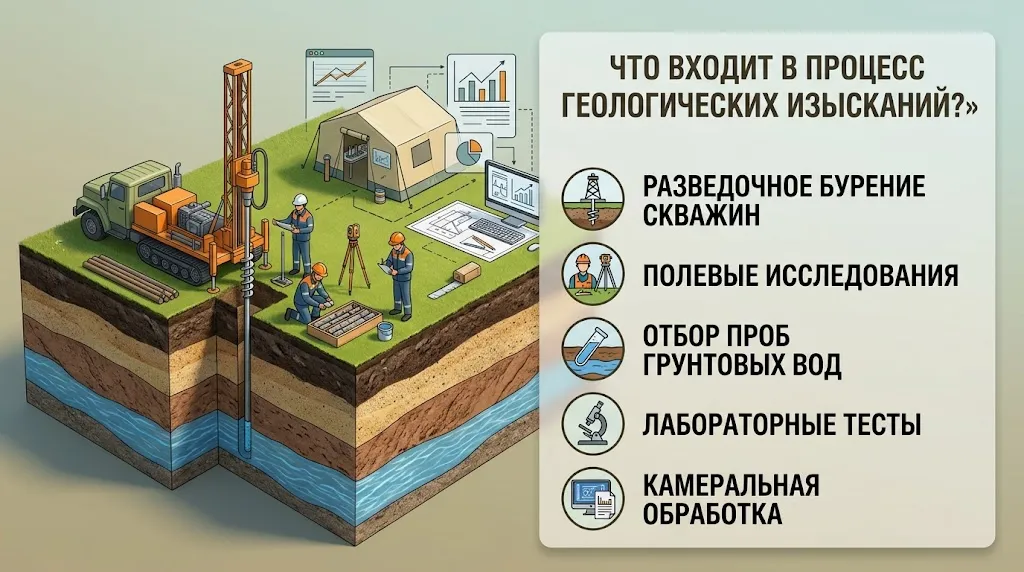

Стандартный комплекс работ включает в себя:
Проектирование и возведение свайного фундамента без опоры на геологический отчет регулярно приводит к фатальным последствиям, исправление которых обходится в десятки раз дороже самих изысканий. Рассмотрим главные угрозы.
Основная задача сваи — пройти сквозь слабые, сжимаемые слои (торф, ил, текучий суглинок) и жестко опереться на материковую породу (плотный песок, глину, скалу). Если длина сваи выбрана наугад, она может просто «повиснуть» в слабом грунте. Под тяжестью возведенного здания такой фундамент неизбежно даст неравномерную просадку, что приведет к перекосу ростверка, трещинам в несущих стенах и, в худшем случае, к обрушению конструкции.
Ситуация, обратная предыдущей. В процессе забивки свая неожиданно перестает погружаться, не достигнув проектной отметки. Строители могут принять это за достижение несущего слоя (отказ), хотя на самом деле опора уперлась в локальную линзу спрессованного песка, строительный мусор или крупный валун. Спустя время под статической нагрузкой здания эта линза прорвется, и свая провалится вниз.
Грунтовые воды в промышленных зонах или на участках с залежами определенных пород могут содержать высокую концентрацию сульфатов, хлоридов или иметь высокую кислотность. Если геология не проводилась, строители зальют стандартный бетон или используют типовые железобетонные изделия. Уже через 3–5 лет агрессивная среда вызовет коррозию арматуры и сульфатное разрушение бетона (превращение его в труху), что полностью лишит фундамент несущей способности.
Некоторые регионы характеризуются наличием подземных пустот (карстов), которые образуются из-за вымывания известняковых пород водой. Случайное опирание сваи на свод такой пещеры приведет к ее провалу. Плывуны (водонасыщенные пылеватые пески или супеси) также требуют особых технологических решений, так как при механическом воздействии они разжижаются и теряют любую несущую способность.
Многие заказчики воспринимают геологию как навязанную статью расходов. Однако профессиональные инженеры знают: качественный отчет — это главный инструмент оптимизации сметы на нулевой цикл.
Для наглядности приведем сравнение двух подходов к организации нулевого цикла.
| Параметр процесса | Строительство БЕЗ геологии («вслепую») | Строительство С геологическими изысканиями |
|---|---|---|
| Выбор длины свай | Интуитивный или с избыточным запасом (переплата за материалы до 40%) | Строго расчетный, до несущего слоя (оптимизация сметы) |
| Несущая способность | Неизвестна до момента испытаний готовой сваи (высокий риск просадок) | Подтверждена лабораторными и полевыми тестами |
| Выбор марки бетона | Стандартный ГОСТ (риск химического разрушения опор в земле) | Использование спецбетонов (сульфатостойких) при наличии агрессивных вод |
| Риск форс-мажора | Критически высокий (встреча с валунами, скалой, плывунами) | Минимальный (все аномалии известны до выхода техники на объект) |
| Сроки нулевого цикла | Непредсказуемы (постоянные пересогласования проекта) | Строго регламентированы графиком производства работ |
Результаты изучения грунтового массива являются главным критерием для выбора метода устройства свайного поля.
Инженерно-геологические изыскания — это фундамент вашего будущего фундамента. Это паспорт участка, без которого невозможно принять ни одно технически и экономически обоснованное решение.
Чтобы исключить любые риски на стыке ответственности разных исполнителей (когда геологию делают одни, проектируют другие, а забивают третьи), наиболее разумным шагом для инвестора становится заказ услуги фундамент под ключ. Специализированная подрядная организация берет на себя весь цикл: от бурения разведочных скважин и лабораторных анализов до поставки железобетонных изделий и финальной срубки оголовков. Такой подход гарантирует, что проект будет реализован в срок, в рамках утвержденного бюджета и с бескомпромиссным качеством, опирающимся на точные научные данные.
В сегменте коммерческого строительства цена инженерной ошибки на этапе нулевого цикла исчисляется десятками миллионов рублей. Возведение бизнес-центров, промышленных цехов, складских хабов или торговых моллов требует создания фундамента, способного выдерживать колоссальные эксплуатационные нагрузки десятилетиями. При этом застройщикам все чаще приходится осваивать «неудобные» площадки со сложной геологией или работать в условиях сверхплотной городской застройки, где старые технологии неприменимы.
В таких ситуациях методы ударного погружения готовых опор уступают место более современным и безопасным инженерным решениям. Одной из самых надежных и универсальных технологий признано устройство буронабивных свай. В отличие от забивных аналогов, такие сваи не заколачиваются в землю, а формируются непосредственно в грунтовом массиве: подрядчик бурит скважину нужного диаметра до достижения прочного несущего пласта, устанавливает внутрь пространственный арматурный каркас и заполняет полость высокомарочной бетонной смесью.
Рассмотрим детально, в каких именно инженерно-геологических условиях и для каких объектов коммерческой недвижимости данная технология становится не просто вариантом выбора, а суровой строительной необходимостью.
Выбор типа свайного основания никогда не делается интуитивно. Проектированию всегда предшествуют тщательные полевые испытания грунтов, лабораторный анализ проб и гидрогеологические изыскания. Буронабивной метод применяется в тех случаях, когда геологический разрез площадки не позволяет использовать элементы вытеснения.

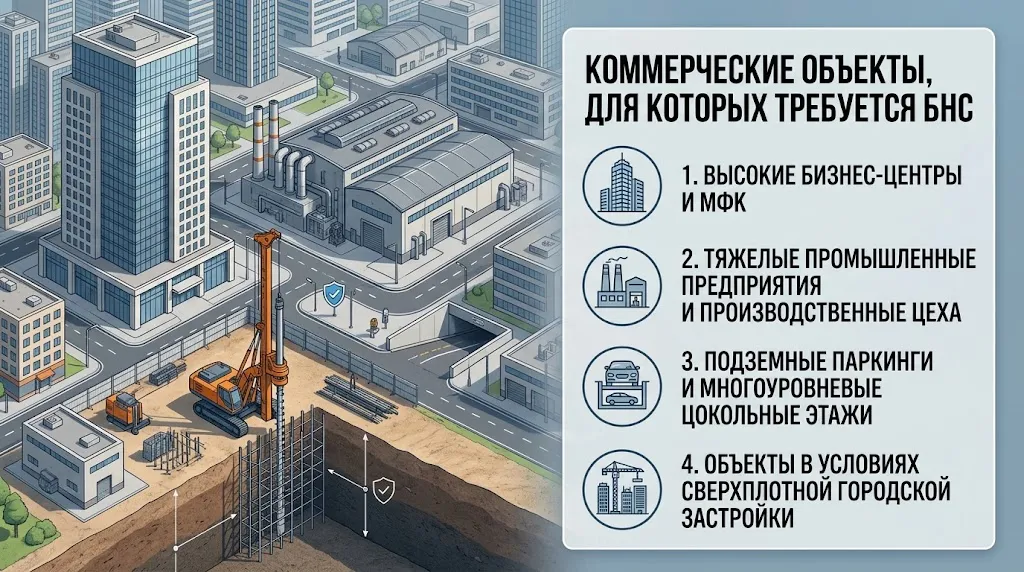

Помимо сложных грунтовых условий, применение технологии диктуется спецификой самого возводимого сооружения. Чем выше масса здания, чем больше пролеты и сложнее условия площадки, тем больше инженерных аргументов в пользу формирования опор непосредственно в скважинах.
Небоскребы и высотные монолитные здания передают на каждый квадратный метр фундамента колоссальные вертикальные нагрузки. Стандартная забивная свая сечением 300х300 мм способна нести порядка 60–90 тонн. Для сравнения, несущая способность одной буронабивной сваи диаметром 1000 мм (а при необходимости выполняется камуфлетное уширение пяты) может превышать 1000 тонн. Это позволяет инженерам многократно сократить общее количество опор, оптимизировать геометрию ростверка и обеспечить зданию необходимый, многократный запас прочности от просадок.
Современные заводы, фабрики и энергетические объекты (ТЭЦ, котельные) характеризуются не только огромным весом металлоемких конструкций каркаса, но и наличием тяжелого оборудования (промышленных станков, прессов, турбин). Такое оборудование при работе создает постоянные динамические и вибрационные нагрузки. Массивный глубокий буронабивной фундамент превосходно гасит эти вибрации, не допуская эффекта резонанса и деформации каркаса промышленного здания.
При освоении подземного пространства в городе буронабивные конструкции выполняют двойную функцию. Они выступают не только как несущий фундамент здания, но и как ограждающая конструкция глубокого котлована — так называемая «стена в грунте» (используется метод касательных или секущихся свай). Они надежно сдерживают давление окружающего грунтового массива, предотвращают обрушение стенок котлована, защищают соседние исторические здания от деформаций и перекрывают доступ напорным грунтовым водам.
Если новый бизнес-центр или гостиница возводится буквально в паре метров от существующих исторических зданий или жилых домов, применение дизель-молотов и гидравлических молотов строжайше запрещено из-за риска разрушительных вибраций и превышения норм по шуму. Буровые работы протекают плавно, практически бесшумно и без сейсмического воздействия на фундаменты соседей.
Для наглядного понимания приведем сравнительную таблицу, демонстрирующую целесообразность применения буронабивной технологии по сравнению с забивным методом на различных коммерческих объектах.
| Тип коммерческого объекта | Геологические или урбанистические осложнения | Забивные железобетонные сваи | Буронабивные сваи (CFA, с обсадной трубой) |
| Логистический хаб, склад | Однородные плотные пески, тугопластичные суглинки | Эффективно и экономично | Возможно, но экономически менее выгодно |
| Высотный бизнес-центр | Мощные слои торфяников, плывуны, несущий слой глубже 25 м | Неэффективно (ограничения по длине стыковочных свай) | Безальтернативно (сверхвысокая несущая способность, любая глубина) |
| Промышленный цех | Техногенный грунт (строительный мусор, бетонный лом) | Невозможно (высокий риск разрушения сваи при ударе о препятствие) | Безальтернативно (полное разбуривание препятствий в скважине) |
| Отель (точечная застройка) | Близкое расположение соседних ветхих и исторических зданий | Строго запрещено (разрушительные вибрации от молота, выпор грунта) | Идеально подходит (безвибрационное выбуривание грунта) |
В профессиональной среде бытует мнение, что буронабивные технологии значительно дороже традиционной забивки. Однако при возведении масштабных коммерческих объектов прямая стоимость кубометра бетона и тонны арматуры отходит на второй план. Главным становится обеспечение комплексной надежности, прохождение государственных экспертиз и снижение долгосрочных геотехнических рисков (отсутствие трещин в готовом здании).
Качественное выполнение нулевого цикла по этой технологии невозможно «кустарными» методами. Оно требует применения тяжелых и дорогостоящих машин: роторных буровых комплексов европейского или азиатского производства, мощных бетононасосов, кранов для подачи массивных армокаркасов. Далеко не каждый генеральный подрядчик имеет такой автопарк на балансе. В этом случае грамотным управленческим решением становится аренда спецтехники у профильных компаний, которые предоставляют оборудование вместе с квалифицированными экипажами.
Однако максимальная экономическая эффективность, снижение бюрократических издержек и жесткая гарантия сроков достигаются, когда инвестор заказывает фундамент под ключ у специализированной геотехнической организации. Единый ответственный подрядчик берет на себя абсолютно все этапы нулевого цикла: от проведения геологических изысканий, расчетов и проектирования свайного поля до бурения скважин, вязки каркасов, непрерывной заливки бетона и финального контроля сплошности стволов ультразвуковым дефектоскопом. Это исключает простои из-за несогласованности разрозненных субподрядчиков и гарантирует, что несущая способность фундамента коммерческого объекта будет на 100% соответствовать заложенным проектным значениям.
Строительство в условиях плотной городской застройки (так называемая точечная или уплотнительная застройка) — один из самых сложных вызовов для инженеров и геотехников. Ограниченное пространство строительной площадки, близость исторических зданий, переплетение подземных инженерных коммуникаций и строгие законодательные нормы по уровню шума диктуют жесткие условия при проектировании нулевого цикла.
Главная проблема при выборе типа фундамента в таких условиях — риск повредить уже существующие соседние строения. Если не учесть влияние новых нагрузок и технологических процессов на грунтовый массив, в стенах соседних домов могут появиться трещины, произойдет неравномерная осадка или даже частичное обрушение. Рассмотрим, какие геотехнические риски существуют и какие современные методы возведения фундамента позволяют их нивелировать.
Применение традиционных методов (например, забивки железобетонных свай дизель-молотами) в черте города сегодня категорически запрещено или строго ограничено. Это связано с целым рядом негативных факторов, сопровождающих ударные строительные работы:
Чтобы исключить эти риски, выбор делается в пользу безударных и безвибрационных технологий.
Когда требуется высокая скорость работ и гарантированная несущая способность, но применять ударную технику нельзя, наиболее безопасным и эффективным решением считается вдавливание свай.
Этот метод подразумевает использование мощных гидравлических сваевдавливающих установок (СВУ). Машина обхватывает готовую железобетонную сваю и за счет собственной массы и системы анкерных противовесов плавно, без рывков, погружает ее в грунт.

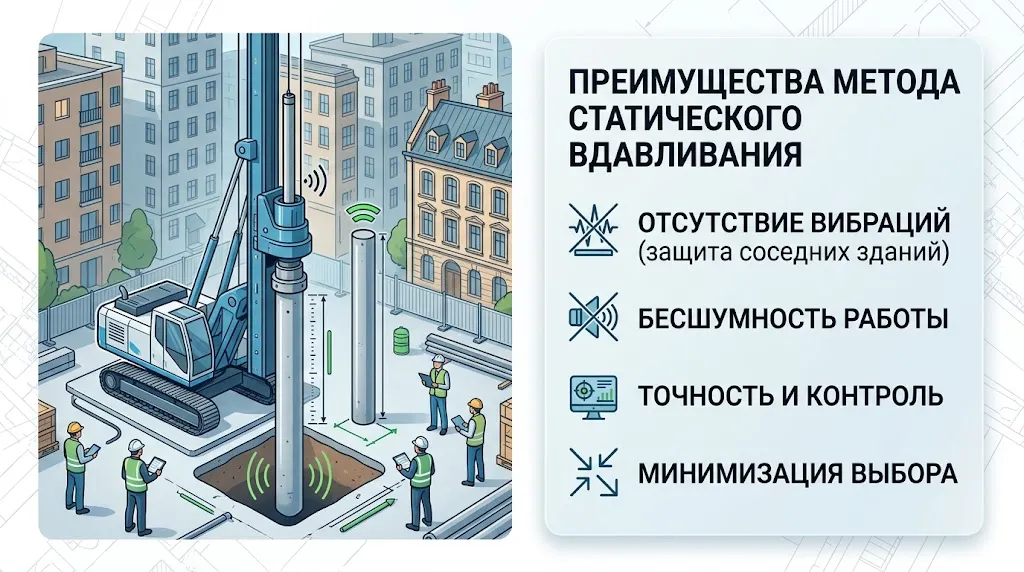

Преимущества метода статического вдавливания:
Если геологические условия не позволяют применить готовые железобетонные изделия (наличие скальных включений, толстых слоев плотных песков), или требуется передать на грунт колоссальные нагрузки от высотного здания, оптимальным выбором становится технология, при которой формируются буронабивные сваи.
При этом методе в грунте бурится скважина, в нее опускается арматурный каркас, после чего полость заполняется бетоном под давлением. Для предотвращения осыпания стенок скважины в слабых грунтах используются инвентарные обсадные трубы или непрерывный полый шнек (технология CFA).
Почему это безопасно для соседей:
В некоторых случаях, когда необходимо использовать забивные сваи, но грунты слишком плотные, а риск вибраций велик, применяется комбинированный подход. Снять внутреннее напряжение в грунтовом массиве, предотвратить выпор и значительно снизить силу удара копра помогает лидерное бурение. Предварительное пробуривание направляющей скважины, диаметр которой чуть меньше сечения сваи, позволяет опорному элементу погружаться мягче и точнее, минимизируя сейсмический эффект.
Однако ни одна технология не будет работать корректно без тщательной подготовки. До начала проектирования нулевого цикла в пятне застройки обязательно проводятся полевые и лабораторные испытания грунтов. В условиях плотной застройки к стандартной геологии добавляется геотехнический мониторинг: на соседние здания устанавливаются геодезические маяки и датчики наклона. Любые отклонения в миллиметрах фиксируются еще до того, как они станут критичными, что позволяет своевременно скорректировать технологию работ.
Для наглядности сравним основные методы обустройства свайных фундаментов по ключевым критериям, критически важным для работы в стесненных городских условиях.
| Критерий оценки | Забивка молотом (ударный метод) | Статическое вдавливание (СВУ) | Буронабивные сваи (CFA, с обсадной трубой) |
| Уровень шума | Очень высокий (до 100 дБ) | Низкий (работа гидравлики) | Средний (работа двигателя буровой) |
| Вибрационное воздействие | Критически высокое (распространение волн) | Полностью отсутствует | Отсутствует / минимальное |
| Риск выпора грунта | Высокий | Средний / Низкий (при плавном погружении) | Отсутствует (происходит выемка грунта) |
| Допустимое расстояние до соседних зданий | Не менее 15–30 метров | От 1 до 2 метров | От 1,5 до 3 метров |
| Скорость возведения | Высокая | Очень высокая | Средняя (требует времени на твердение бетона) |
| Применимость в городе | Запрещена или жестко ограничена | Идеально подходит | Идеально подходит |
При высокой плотности соседних строений выбор типа фундамента ограничивается технологиями, которые не нарушают структуру прилегающего грунтового массива и не создают акустического и вибрационного дискомфорта. Безусловными лидерами в этом сегменте являются методы статического вдавливания железобетонных свай и устройство буронабивных конструкций. Выбор между ними делается инженерами-проектировщиками на основании результатов испытаний грунтов, массы будущего строения и технико-экономического обоснования. Грамотный подход к нулевому циклу гарантирует не только надежность возводимого здания, но и безопасность всей окружающей архитектурной среды.
Строительство крупного логистического или складского комплекса — это капиталоемкий проект, рентабельность которого напрямую зависит от скорости ввода объекта в эксплуатацию. Каждый день простоя техники или задержки в графике обходится инвестору в миллионы рублей. Самым непредсказуемым и трудоемким этапом традиционно считается нулевой цикл, на который может уходить до 30% всего времени реализации проекта.
Нулевой цикл включает в себя подготовку строительной площадки, земляные работы, обустройство котлована и, самое главное, возведение фундамента. Как оптимизировать эти процессы, избежать технологических пауз и сдать основание под склад раньше срока без потери качества? Рассмотрим ключевые инженерные и управленческие решения.
Многие подрядчики пытаются сэкономить время на старте за счет сокращения объема предпроектных исследований. На практике это приводит к катастрофическим задержкам на этапе производства работ: обнаруживаются неучтенные грунтовые воды, плывуны или скальные прослойки, из-за чего проект приходится экстренно переделывать.
Чтобы нулевой цикл прошел строго по графику, необходимо заранее получить максимально точную картину геологического разреза. Для этого на этапе инженерной подготовки в обязательном порядке проводятся полевые испытания грунтов. Статическое или динамическое зондирование позволяет точно определить несущую способность пластов и выбрать оптимальную длину и сечение опор. Наличие достоверных данных исключает ситуации, когда техника простаивает в ожидании пересогласования проекта из-за того, что свая «не идет» или, наоборот, проваливается.
Для крупных складских комплексов (класса А и В+), отличающихся большими пролетами и высокими точечными нагрузками на колонны, чаще всего применяются свайные основания. Скорость их возведения напрямую зависит от выбранного метода погружения железобетонных элементов.
Забивка готовых железобетонных свай — один из самых быстрых способов обустройства фундамента на масштабных площадках. В отличие от буронабивных технологий, требующих времени на бурение скважин, установку армокаркасов, заливку бетона и ожидание набора им марочной прочности (до 28 суток), готовые железобетонные сваи заводского изготовления могут воспринимать проектную нагрузку практически сразу после погружения.
Однако скорость забивки может снижаться из-за сложных грунтовых условий. Например, если на площадке присутствуют плотные слои песка, твердые суглинки или промерзший грунт (при строительстве в зимний период), значительно ускорить процесс поможет лидерное бурение. Предварительное пробуривание направляющих скважин меньшего диаметра снижает сопротивление грунта, минимизирует риск разрушения свай при ударе и позволяет сваебойным установкам работать с максимальной производительностью.
В условиях, когда складской комплекс возводится вблизи существующих строений, инженерных коммуникаций или действующих производств, ударный метод может быть запрещен из-за разрушительных динамических воздействий. В таком случае наиболее эффективной альтернативой, не снижающей общих темпов работ, становится вдавливание свай. Сваевдавливающие установки (СВУ) работают бесшумно, без вибраций и отличаются высокой скоростью погружения элементов в мягкие и пластичные грунты.
Нулевой цикл — это всегда огромный объем перемещаемых масс. Земляные работы, вывоз грунта, доставка инертных материалов (песка, щебня) и железобетонных изделий требуют идеальной логистики.
Что помогает сократить сроки на этом этапе:
Сроки нулевого цикла складываются не только из крупных процессов, но и из множества мелких операций, которые часто выполняются вручную. Одной из таких рутинных задач является выравнивание свайного поля под проектную отметку перед устройством ростверка или монолитной плиты.

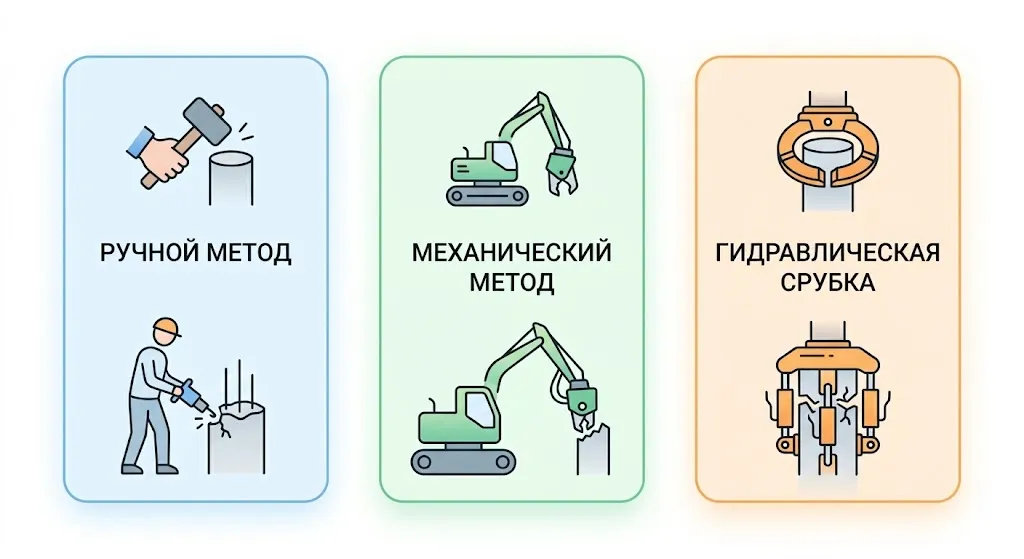

Ручная срубка с помощью отбойных молотков отнимает колоссальное количество человеко-часов. Использование специализированного гидравлического оборудования, навешиваемого на экскаватор (гидроножниц или сваерезок), позволяет «скусывать» излишки бетона за считанные минуты, оставляя неповрежденные арматурные выпуски. Максимальная механизация таких промежуточных этапов дает выигрыш в недели, когда речь идет о тысячах свай под огромным складом.
Главный враг соблюдения сроков при строительстве — рассинхронизация субподрядчиков. Когда одна компания копает котлован, вторая поставляет сваи, третья осуществляет их забивку, а четвертая заливает ростверк, на стыке зон ответственности неминуемо возникают временные лаги. Земляные работы завершены, а сваебойные установки еще не перебазированы; сваи забиты, но бригада монолитчиков задерживается на другом объекте.
Оптимальное решение для инвестора и генподрядчика — делегировать весь комплекс работ профессионалам. Передача всех профильных задач единому надежному исполнителю, который реализует фундамент под ключ, гарантирует непрерывность строительного процесса. Компания-подрядчик, обладающая собственным парком спецтехники, инженерным отделом и укомплектованными бригадами, способна выстроить идеальный график производства работ (ГПР), где один этап бесшовно перетекает в другой, а смежные процессы выполняются параллельно.
Сокращение сроков нулевого цикла при строительстве складского комплекса — это результат тщательного планирования и применения правильных технологий. Отказ от долгих монолитных процессов в пользу сборных железобетонных свай, применение лидерного бурения для прохождения плотных грунтов, точная геология и грамотный выбор механизированной техники позволяют завершить фундаментные работы в рекордные сроки. Инвестиции в современные методы устройства основания окупаются за счет быстрого перехода к монтажу металлоконструкций и досрочного ввода склада в эксплуатацию.
Современное гражданское и коммерческое строительство в условиях плотной городской застройки немыслимо без освоения подземного пространства. Подземные паркинги стали обязательным атрибутом новых жилых комплексов (ЖК), бизнес-центров и торгово-развлекательных моллов. Однако возведение заглубленных сооружений сопряжено с серьезным инженерным вызовом — постоянным воздействием грунтовых и талых вод.
Протечки в подземном паркинге — это не просто эстетический дефект. Постоянная сырость приводит к ускоренной коррозии арматурного каркаса, разрушению бетона, порче инженерных коммуникаций и, как следствие, колоссальным убыткам на гарантийный ремонт и компенсации владельцам автомобилей. Именно поэтому гидроизоляция фундамента паркинга должна закладываться еще на этапе концептуального проектирования и выполняться с ювелирной точностью. Рассмотрим наиболее эффективные современные способы защиты подземных сооружений от воды.
Невозможно подобрать правильную систему гидроизоляции, не зная, с чем именно предстоит бороться. До начала проектирования котлована необходимо определить уровень залегания грунтовых вод (УГВ), их химический состав (агрессивность к бетону), амплитуду сезонных колебаний и фильтрационные характеристики грунта.
Для получения этих данных необходимо провести комплексные испытания грунтов. Только опираясь на результаты статического зондирования и лабораторных анализов проб, инженеры могут рассчитать гидростатическое давление, которое будет оказывать вода на фундаментную плиту и стены паркинга. Если вода высокоагрессивна (содержит сульфаты, хлориды), потребуется не только барьерная гидроизоляция, но и применение специальных сульфатостойких цементов.
Подземные паркинги часто строятся в условиях, где невозможно выкопать котлован с пологими откосами. Для удержания стенок глубокого котлована от обрушения и предотвращения сдвига грунта под соседними зданиями создаются подпорные стены. Очень часто в качестве такого ограждения применяются буронабивные сваи, образующие сплошную стену в грунте (секущиеся или касательные сваи).
Такая конструкция сама по себе служит первичным барьером, но требует тщательной герметизации стыков между сваями и грамотного сопряжения с фундаментной плитой паркинга, чтобы исключить капиллярный подсос влаги.
Первым и важнейшим рубежом защиты является сам материал фундамента. Современный подход подразумевает использование водонепроницаемых марок бетона (класса W6, W8, W10 и выше). Высокая плотность структуры достигается за счет:
Однако даже самый лучший бетон не спасет, если нарушена технология заливки. Поэтому устройство фундаментов для подземных сооружений должно выполняться строго по регламенту, с минимизацией технологических перерывов (холодных швов).
Поскольку бетон подвержен усадочным деформациям и микротрещинообразованию, структурной гидроизоляции для подземного паркинга недостаточно. Обязательно применяется внешний барьер, отсекающий конструкцию от влажной среды.

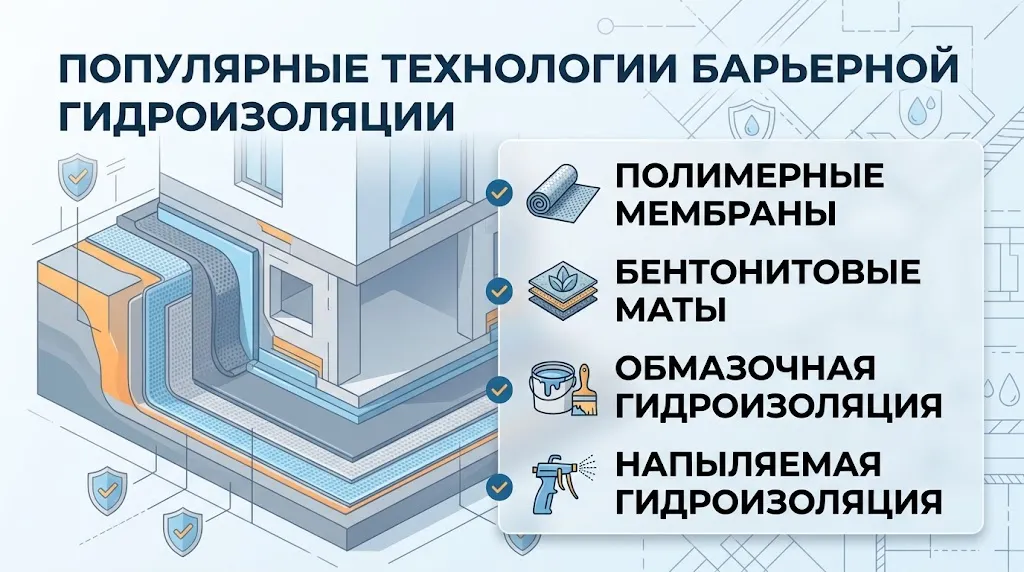

Это один из самых надежных и долговечных способов защиты фундаментных плит. Рулонные полимерные мембраны свариваются между собой горячим воздухом, образуя абсолютно герметичный «мешок» вокруг подземной части здания. Они обладают высокой эластичностью, не рвутся при небольших подвижках грунта и усадке здания, а также устойчивы к прорастанию корней и агрессивной химии.
Инновационный материал, представляющий собой гранулы натриевого бентонита (природной глины), заключенные между слоями геотекстиля. При контакте с водой бентонит мгновенно разбухает, увеличиваясь в объеме в 15–20 раз. Находясь в зажатом состоянии (между грунтом и бетонной стеной паркинга), глина превращается в плотный водонепроницаемый гель. Огромный плюс бентонитовых матов — способность к самозалечиванию при механических повреждениях.
Двухкомпонентные полимерно-битумные мастики наносятся методом безвоздушного напыления. Они образуют на поверхности бетона бесшовный, высокоэластичный резиноподобный ковер. Материал обладает превосходной адгезией ко всем типам оснований и идеально подходит для обработки конструкций сложной геометрической формы (свайные оголовки, примыкания, места прохода коммуникаций).
Практика показывает, что 90% протечек в подземных паркингах происходит не через «тело» бетона, а через швы и стыки. К ним относятся:
Для герметизации этих критических узлов применяются интегрированные системы. Еще до заливки бетона в швы монтируются гидрошпонки — профилированные эластичные ленты (из ПВХ или резины). Одной половиной гидрошпонка замоноличивается в первый этап заливки, второй — в последующий, создавая физический лабиринт для воды. Дополнительно применяются набухающие бентонитовые или резиновые шнуры, а также инъекционные шланги, которые позволяют в будущем (при появлении микропротечек) закачать полимерную смолу прямо в шов без раскопки фундамента.
Любая гидроизоляция работает в разы эффективнее, если снять с нее гидростатическое давление. Для этого по периметру стен паркинга устраивается дренажная система. Использование профилированных мембран (planter) в сочетании с геотекстилем позволяет организовать беспрепятственный отвод воды от стен фундамента в дренажные трубы, расположенные ниже уровня подошвы плиты, откуда она отводится в ливневую канализацию или специальные колодцы с насосами.
Строительство подземного паркинга не прощает ошибок в гидроизоляции. Попытка сэкономить на мембранах, гидрошпонках или качестве бетона на этапе нулевого цикла неизбежно приведет к многомиллионным тратам на инъекционный ремонт в будущем.
Обеспечить 100% герметичность сооружения можно только при комплексном подходе, когда геология, проектирование ограждающих конструкций, устройство дренажа, заливка плиты и монтаж гидроизоляционных барьеров выполняются в едином контуре ответственности. Оптимальное решение для застройщика — заказывать фундамент под ключ у специализированной подрядной организации, которая обладает компетенциями, техникой и проверенными инженерными решениями для реализации нулевого цикла любой сложности.
В практике масштабного строительства нередко возникают ситуации, когда проект предусматривает использование забивных опор, однако инженерно-геологические условия площадки не позволяют погрузить их в грунт традиционным способом. Мощные пласты плотных песков, глубокое зимнее промерзание или наличие в земле строительного мусора могут стать непреодолимой преградой даже для тяжелых дизельных или гидравлических молотов. Попытки «пробить» такое сопротивление грубой силой неизбежно приводят к разрушению железобетонного изделия — появлению трещин в стволе или полному разрушению оголовка.
Для решения этой инженерной задачи применяется лидерное бурение (предварительное, или направляющее бурение). Это подготовительный технологический процесс, при котором в грунте предварительно формируется направляющая скважина, и лишь затем в нее устанавливается и погружается до проектной отметки железобетонная опора. Важно понимать: направляющая скважина — это не самостоятельный фундамент (как, например, буронабивные сваи, где армокаркас заливается бетоном прямо в земле), а лишь технологический канал для облегчения монтажа готовых ЖБИ.
Главное правило лидерного бурения заключается в строгом соблюдении геометрии направляющей скважины. Ее диаметр всегда должен быть меньше поперечного сечения самой железобетонной опоры. В среднем, бур подбирается на 20–50 миллиметров меньше диагонали забиваемого или вдавливаемого элемента.
Такая разница в габаритах критически важна. Когда свая погружается в более узкую скважину, она работает как клин. Железобетонный ствол раздвигает и мощно уплотняет стенки выработки, обеспечивая надежное боковое трение грунта (для так называемых «висячих свай»). Если бы диаметр бура совпадал с габаритами опоры, она бы просто провалилась в отверстие, утратив значительную часть своей несущей способности.
Глубина направляющей выработки также рассчитывается инженерами. Чаще всего скважина бурится не на всю проектную длину сваи, а на 1–2 метра меньше. Это гарантирует, что острие железобетонного изделия войдет в девственный, неразрыхленный несущий пласт грунта и обеспечит заданный проектом «отказ».
Согласно действующим строительным нормам и правилам (СП 45.13330.2017 и СП 24.13330.2021), применение предварительного бурения является не пожеланием подрядчика, а строгим технологическим требованием в целом ряде геологических условий.

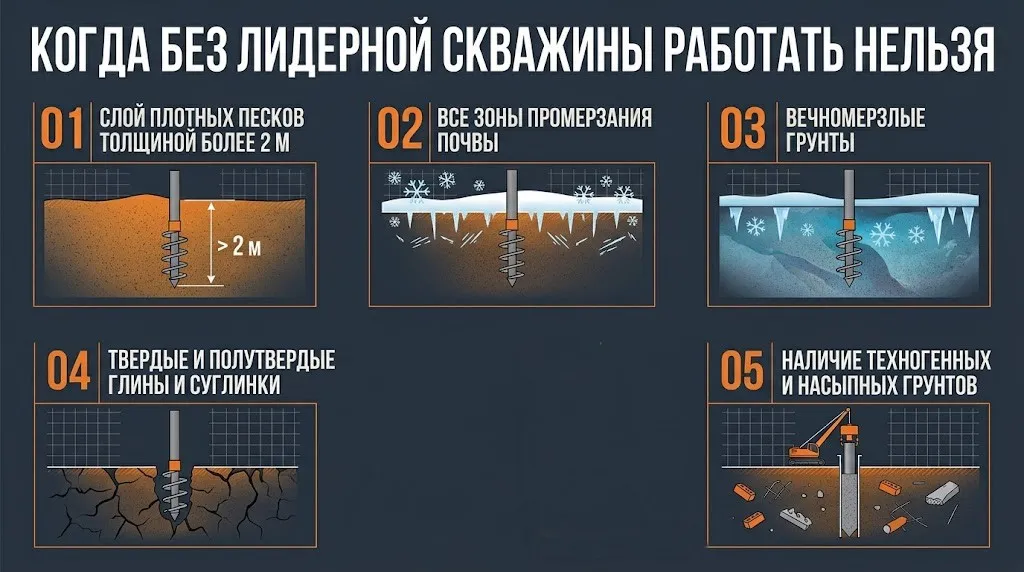

Ситуации, когда без лидерной скважины работать нельзя:
Предварительное формирование скважин отлично комбинируется со всеми современными технологиями обустройства нулевого цикла.
В условиях плотной городской застройки, где ударно-вибрационные нагрузки строго запрещены, применяют безударное статическое вдавливание свай. Однако гидравлические прессы сваевдавливающих установок (СВУ) имеют предел мощности (обычно от 100 до 300 тонн). Если грунт на площадке слишком плотный, усилия машины не хватит, чтобы задавить опору. Более того, при избыточном давлении гидравлика может раздавить саму железобетонную конструкцию. Лидерная выработка снимает избыточное сопротивление, позволяя установке плавно опустить ЖБИ на требуемую глубину.
При классической забивке дизельными молотами лидерная скважина выполняет функцию направляющей гильзы. Она исключает риск отклонения опоры от строгой вертикали, что особенно важно при прохождении неоднородных пластов.
Для наглядной оценки целесообразности использования данного метода мы свели его основные плюсы и минусы в сравнительную таблицу:
| Характеристика | Погружение с лидерным бурением | Прямое погружение (без бурения) |
| Точность позиционирования | Идеальная вертикальность (скважина задает вектор) | Риск отклонения при встрече с камнями/линзами |
| Сохранность ЖБ изделий | Максимальная (исключены трещины и сколы оголовков) | Высокий риск разрушения в плотных грунтах |
| Уровень шума и вибрации | Значительно снижен (меньше сопротивление грунта) | Высокий уровень динамических воздействий |
| Скорость производства работ | Снижается (требуется дополнительная операция) | Максимально быстрая |
| Стоимость нулевого цикла | Выше (привлечение буровой техники, расход топлива) | Дешевле (стандартный набор техники) |
Лидерное бурение требует высокой квалификации механизаторов и слаженной работы копровой бригады. Процесс состоит из нескольких последовательных этапов:
Качественное устройство нулевого цикла невозможно без тщательного предварительного анализа площадки. Решение о необходимости применения дополнительных технологий принимается проектным институтом исключительно на основе геологических изысканий.
Чтобы избежать лишних затрат на переброску дополнительной спецтехники и гарантировать прохождение строительной экспертизы, разумнее всего заказать фундамент под ключ у специализированной организации. Опытный подрядчик берет на себя все этапы: от бурения скважин до итоговых динамических испытаний и сдачи сплошного свайного поля заказчику.
Возведение надежного фундамента — это процесс, не допускающий работы «на глаз». Любые неточности при позиционировании несущих элементов могут привести к неравномерным осадкам здания, появлению трещин в стенах и аварийным ситуациям. Именно поэтому погружение железобетонных свай строго регламентируется государственными стандартами.
Хотя строители по привычке используют аббревиатуру СНиП (Строительные нормы и правила), сегодня правовой основой для проектирования и производства работ служат актуализированные Своды правил (СП). Главными документами в этой сфере являются СП 24.13330.2021 «Свайные фундаменты» и СП 45.13330.2017 «Земляные сооружения, основания и фундаменты». Именно в них прописаны жесткие допуски, которые обязана соблюдать каждая профессиональная подрядная организация.
Точность будущего свайного поля закладывается еще до начала работы тяжелой техники. Геодезисты выносят в натуру главные оси здания и закрепляют их обносками. Каждая точка погружения отмечается металлическим штырем или деревянным колышком.
Согласно нормам, допустимая погрешность при разбивке осей свайного поля не должна превышать 1 сантиметра на каждые 100 метров длины. Если на этом этапе будет допущена ошибка, все последующие работы приведут к браку. Вся геодезическая основа передается строителям по специальному Акту приема-передачи с приложением схем привязки к государственной геодезической сети.
В процессе монтажа железобетонная опора преодолевает плотные слои грунта, может столкнуться с камнями или твердыми линзами, из-за чего ее острие смещается от первоначальной оси. Нормативы учитывают этот фактор и задают предельные рамки отклонений, которые зависят от диаметра (или ширины грани) сваи, обозначаемого латинской буквой d.
Таблица предельных плановых смещений для забивных и вдавливаемых опор:
| Расположение опор в проекте | Направление смещения | Максимальный допуск по СНиП (СП) |
| Одиночные сваи (под колонны) | В любой плоскости | не более 0,2 d (для сечения 300 мм — 60 мм) |
| Ленточные ростверки (в 1 ряд) | Поперек продольной оси | не более 0,2 d (60 мм) |
| Ленточные ростверки (в 1 ряд) | Вдоль продольной оси | не более 0,3 d (90 мм) |
| Свайные кусты и поля | Для крайних рядов | не более 0,2 d (60 мм) |
| Свайные кусты и поля | Для внутренних опор | не более 0,3 d (90 мм) |
Следует отметить, что для полых круглых свай диаметром свыше 0,5 метра, а также при строительстве мостовых переходов и гидротехнических сооружений, требования ужесточаются.
Железобетон обладает колоссальной прочностью на сжатие, но весьма чувствителен к изгибающим нагрузкам. Если опора уходит в землю под углом, то вертикальное давление от веса здания начинает ее изгибать (возникает эксцентриситет).
По действующим нормам отклонение оси сваи от вертикали не должно превышать 2% (или тангенс угла наклона 0,02). Для стандартной шестиметровой опоры это означает, что ее макушка может отклониться от идеальной вертикали не более чем на 12 сантиметров.
Добиться таких показателей на сложных грунтах бывает непросто. Классические ударные методы подвержены риску искривления ствола при встрече с препятствием. В то же время современное статическое вдавливание свай обеспечивает практически идеальную вертикальность. Копровая мачта сваевдавливающей установки жестко фиксирует ЖБ-изделие в гидравлических зажимах, не позволяя ему отклониться от заданного вектора даже на миллиметр.
Геометрическая точность — лишь половина успеха. Главная задача сваи — выдерживать проектную нагрузку. В СНиП введено понятие «отказ» — это величина погружения от одного удара дизель-молота (для ударного метода) или при максимальном давлении пресса (для вдавливания).
Для подтверждения несущей способности перед началом массового монтажа всегда проводятся динамические или статические испытания контрольных свай.
Каждый шаг копровой бригады фиксируется в документах. Основной документ технадзора — Журнал погружения свай, в который вносятся:
После завершения обустройства свайного поля геодезисты делают исполнительную съемку. На чертеже указываются фактические положения каждой опоры и их отклонения от проекта.
Что делать, если допуски превышены?
Выдергивать забитую сваю и пытаться установить ее заново категорически запрещено — это нарушает структуру грунта. Если отклонение превышает нормы СНиП, решение принимает проектная организация. Чаще всего назначается забивка дополнительной (дублирующей) сваи рядом с бракованной, либо производится локальное уширение монолитного ростверка для перераспределения нагрузок.
Заключительным этапом приведения свайного поля к нормативным требованиям перед заливкой ростверка является срубка оголовков свай. Строители срезают верхние части железобетонных столбов под единую высотную отметку, обнажая рабочую арматуру для создания прочного узла связи с будущим зданием.
Чтобы все этапы нулевого цикла прошли без нарушений, а фундамент гарантированно прошел проверку технадзора, оптимальным решением становится заказ фундамента под ключ у единого профильного подрядчика. Это исключает перекладывание ответственности между геодезистами, поставщиками бетона и операторами копров, обеспечивая полное соответствие объекта строгим требованиям СНиП.
В современном промышленном и гражданском строительстве часто приходится сталкиваться со сложными геологическими условиями: осыпающимися песками, водонасыщенными горизонтами, плывунами и карстовыми пустотами. В таких ситуациях пробурить обычную скважину под фундаментную опору и залить ее бетоном невозможно — стенки выработки моментально обрушатся, а грунтовые воды размоют цементный раствор, сведя несущую способность конструкции к нулю.
Для решения этой инженерной задачи применяется технология устройства опор под защитой инвентарной металлической оболочки. Надежные буронабивные сваи, смонтированные по этому методу, способны выдерживать колоссальные вертикальные и горизонтальные нагрузки, обеспечивая абсолютную стабильность высотных зданий, мостов и тяжелых промышленных комплексов.
Обсадная труба — это полая стальная конструкция, собираемая из отдельных секций (обычно длиной от 2 до 6 метров), которые соединяются между собой жесткими замками или сварными швами. По мере того как буровой инструмент извлекает грунт, труба постепенно погружается в землю, выполняя роль надежного жесткого футляра.
Главные функции обсадной колонны в скважине:
Существуют оставляемые (теряемые) трубы, которые навсегда остаются в грунте для дополнительной защиты от агрессивных сред, и инвентарные (извлекаемые) — после заливки бетона они вытаскиваются мощными гидравлическими домкратами и используются на следующей скважине.
Использование данной технологии регламентируется проектной документацией на основе инженерно-геологических изысканий. Как правило, этот метод выбирают при наличии следующих факторов:

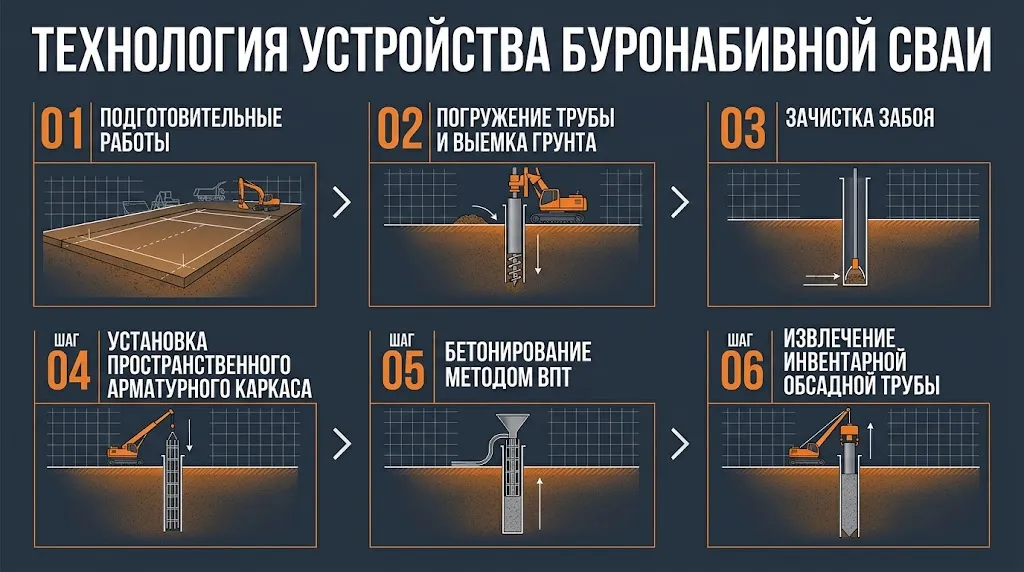

Процесс создания такой фундаментной опоры представляет собой сложный технологический цикл, требующий участия тяжелой спецтехники (буровых установок) и строгого соблюдения последовательности.
На строительной площадке проводится геодезическая разбивка осей. Буровая установка (часто оснащенная так называемым обсадным столом или осциллятором) выставляется строго над точкой бурения. Точность позиционирования контролируется лазерными нивелирами.
Процесс начинается с задавливания первой (ножевой) секции обсадной трубы. Она имеет усиленную режущую кромку на конце.
Погружение осуществляется двумя способами:
Параллельно внутрь трубы опускается шнек или грейфер, который выбирает породу. По мере заглубления сверху наращиваются следующие секции трубы, пока забой не достигнет проектной отметки. Буровой инструмент всегда должен находиться немного выше нижнего края трубы, чтобы предотвратить наплыв грунта снаружи.
Крайне важный этап, от которого зависит несущая способность сваи по острию. После достижения нужной глубины со дна скважины удаляется буровой шлам, рыхлая порода и вода. Для этого используются специальные чистящие ковши. В некоторых случаях проводится дополнительное уплотнение забоя щебнем.
Связанный на поверхности армокаркас (состоящий из продольной рабочей арматуры и поперечных хомутов) поднимается краном и плавно опускается внутрь обсадной колонны. Для обеспечения защитного слоя бетона (чтобы арматура не касалась стенок трубы) на каркас предварительно надеваются пластиковые центраторы.
Заливка бетона происходит не просто сбрасыванием смеси сверху, а методом вертикально перемещаемой трубы (ВПТ). В центр каркаса до самого дна опускается бетонолитная труба с приемной воронкой наверху.
Смесь подается из автобетононасоса непрерывно. Поступающий снизу бетон вытесняет вверх остатки воды и шлама (если они были). По мере заполнения скважины бетонолитная труба постепенно поднимается, но ее нижний конец всегда должен быть погружен в свежий бетон не менее чем на 1,5–2 метра.
Как только бетон достигает проектного уровня (с небольшим запасом на удаление загрязненного верхнего слоя), буровая установка или осциллятор начинает постепенно извлекать секции обсадной колонны. Делается это строго до начала схватывания бетонной смеси. При извлечении трубы бетон расходится в стороны, плотно заполняя все микронеровности скважины и вступая в жесткое сцепление с окружающим грунтом.
Для понимания места этой технологии на рынке мы подготовили сравнительную таблицу:
| Характеристика | Бурение с обсадной трубой | Бурение полым шнеком (CFA) | Бурение под защитой бентонита |
| Защита стенок | Металлическая труба | Сам буровой шнек и бетон | Глинистый раствор |
| Сложные грунты и плывуны | Идеально подходит | Подходит с ограничениями | Хорошо подходит |
| Скорость выполнения работ | Средняя | Очень высокая | Низкая |
| Возможность контроля забоя | Полная (можно визуально оценить) | Отсутствует | Затруднена |
| Стоимость работ | Высокая | Средняя | Высокая |
После того как бетон набирает необходимую распалубочную прочность (обычно через несколько дней), верхняя часть сваи подвергается обработке. Дело в том, что самый верхний слой бетона в процессе заливки перемешивается с остатками шлама и грунтовой воды, образуя рыхлую структуру (шламовый бетон).
Чтобы добраться до здорового, прочного монолита и оголить выпуски арматуры для последующей привязки ростверка, строители производят срубку оголовков свай. Сегодня для этого применяются гидравлические насадки на экскаватор, которые аккуратно скусывают лишний бетон, не повреждая стальной каркас.
Устройство буронабивных фундаментов под защитой обсадных труб — это сложный высокотехнологичный процесс. Именно поэтому строительные компании рекомендуют заказывать фундамент под ключ. Такой подход гарантирует, что изыскания, проектирование, поставка бетона нужной марки, бурение и финальная обвязка опор будут выполнены одним подрядчиком, который несет юридическую и техническую ответственность за итоговое качество несущей конструкции.

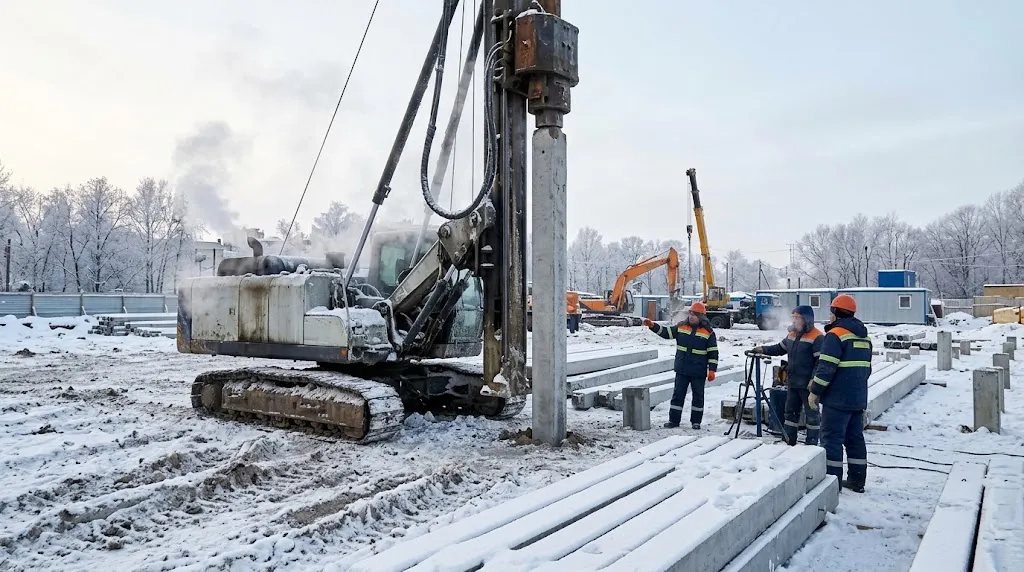

Долгое время считалось, что с наступлением холодов любые строительные работы нулевого цикла необходимо замораживать до весны. Традиционные ленточные и плитные фундаменты действительно крайне сложно и дорого заливать при отрицательных температурах. Однако свайные технологии полностью перевернули подход к всесезонному строительству. Сегодня погружение железобетонных свай зимой — это не вынужденная мера, а абсолютно штатная процедура, которая при соблюдении технологических регламентов гарантирует высочайшую надежность основания.
Зимний монтаж имеет свои ярко выраженные особенности. Главным препятствием для строителей становится сезонное промерзание грунта, которое кардинально меняет его физико-механические свойства. Вода, находящаяся в порах земли, превращается в лед, из-за чего верхний слой почвы приобретает прочность, сопоставимую с полускальными породами.
Прежде чем приступать к земляным и свайным работам в холодное время года, необходимо взвесить все плюсы и минусы этого процесса.
Ключевые преимущества зимнего монтажа:
Недостатки и сложности:
Поскольку ударно-вибрационные нагрузки на мерзлую землю могут привести к разрушению самой железобетонной опоры (появлению микротрещин или сколам на оголовке), прямая забивка свай в промерзший слой строго запрещена СНиП.
Для безопасного прохождения зимней корки применяются три основных метода, которые мы сравнили в таблице:
| Технология подготовки | Суть метода | Плюсы | Минусы |
| Термическое оттаивание | Локальный прогрев земли с помощью термоматов, ТЭНов или костров. | Не требует тяжелой техники. | Очень долгий и энергозатратный процесс. На участке образуется грязь. |
| Механическое рыхление | Взламывание верхней корки экскаватором со специальным клыком-рыхлителем. | Высокая скорость работы. | Подходит только для участков с небольшой глубиной промерзания (до 0,5–0,8 м). |
| Лидерное бурение | Предварительное бурение скважины меньшего диаметра, чем сечение сваи. | Идеальная точность монтажа, гарантия целостности сваи, снижение шума. | Требует наличия на площадке буровой установки или ямобура. |
В современном промышленном и гражданском строительстве лидерное бурение признано самым эффективным и безопасным способом подготовки площадки в зимний период. Диаметр бура подбирается на 20-50 мм меньше диагонали забиваемой опоры. Это позволяет свае легко пройти как ледяную корку, так и плотные слои суглинка, после чего она надежно защемляется в грунте.
Выбор метода погружения зависит от проекта, однако зима вносит свои коррективы в каждый из них.
Различные технологии забивки ЖБ свай остаются наиболее востребованными зимой, так как они исключают «мокрые» процессы (заливку бетона). Использование мощных дизельных и гидравлических молотов позволяет быстро формировать свайное поле. Главное правило зимней забивки — обязательное использование деревянных или полимерных прокладок в наголовнике молота. На морозе бетон становится более хрупким, и жесткие удары металла о металл неизбежно приведут к разрушению верхней части сваи.
Статическое вдавливание зимой также применяется весьма активно, однако оно требует обязательного лидерного бурения, так как усилие гидравлического пресса на мерзлый грунт может превысить предел прочности самой железобетонной конструкции.
Отдельного внимания требуют буронабивные сваи, процесс создания которых подразумевает заливку бетонной смеси непосредственно в скважину прямо на стройплощадке. Зимой вода в растворе может кристаллизоваться до того, как бетон наберет проектную прочность, что полностью разрушит структуру опоры.
Чтобы этого избежать, строители применяют следующие решения:
Как и в летний период, после того как все опоры установлены в проектное положение, финальным этапом нулевого цикла является срубка оголовков свай. На морозе эта процедура требует повышенной аккуратности.
Использование ручных отбойных молотков зимой не рекомендуется, так как вибрационное воздействие на переохлажденный железобетон может спровоцировать появление глубоких продольных трещин, уходящих ниже проектной отметки. Профессиональные строительные компании используют специальное гидравлическое оборудование — сваерезки (крашеры). Они надеваются на верхушку опоры и равномерно, с четырех сторон, сдавливают лишний бетон, обнажая арматуру без ударов и вибраций.
Подводя итог, можно с уверенностью сказать, что зимнее устройство свайного фундамента — это надежное решение, которое экономит время и ресурсы заказчика. Главное условие успеха — доверить проведение инженерно-геологических изысканий, расчет нагрузок и выполнение монтажных работ квалифицированной подрядной организации с собственным парком исправной зимней спецтехники.
Организация свайного поля — это многоэтапный инженерный процесс, который не заканчивается в момент погружения последней железобетонной опоры в грунт. Когда строительная площадка усеяна торчащими из земли бетонными столбами разной высоты, генподрядчик переходит к следующему, критически важному этапу нулевого цикла — подготовке свай к заливке монолитного ростверка. Этот переходный этап называется распушовкой или срубкой.
В этой статье мы подробно разберем, зачем нужна срубка оголовков свай, какие технологические задачи решает этот процесс, в чем разница между ручным и механизированным демонтажем, и как правильный выбор оборудования влияет на итоговую рентабельность строительного проекта.
Срубка (или распушовка) оголовков свай — это строительная операция по удалению излишков бетона в верхней части уже погруженной железобетонной опоры с целью обнажения внутреннего арматурного каркаса.
В B2B-строительстве, где соблюдение проектных нагрузок строго контролируется технадзором, этот этап решает три фундаментальные задачи:
Для корректного составления смет и общения с инженерами ПТО важно оперировать точными терминами:
Выбор метода разрушения бетона зависит от бюджета, объемов работ, жесткости сроков и марки бетона самих ЖБИ. Нанимая подрядчика на комплексное устройство фундаментов, девелопер должен понимать, какую технику будут использовать на его объекте.
Классический, но стремительно устаревающий подход. Рабочие с помощью перфораторов и мощных отбойных молотков вручную скалывают бетон вокруг арматуры.
На стрелу мини-экскаватора или полноценного гусеничного экскаватора устанавливается гидравлический молот (пика), которым оператор сбивает бетон с оголовков.
Самый современный, безопасный и востребованный в B2B-секторе метод. На стрелу экскаватора подвешивается специальное навесное оборудование — гидравлическая насадка (крашер) круглой или квадратной формы, оснащенная внутренними стальными клиньями. Насадка надевается на оголовок сваи, и мощные гидроцилиндры синхронно сдавливают клинья. Бетон скалывается ровно по периметру, при этом арматура остается абсолютно целой.
Процесс срубки строго регламентирован строительными нормами. Если работы выполнены с нарушениями, технадзор заказчика имеет полное право остановить заливку ростверка.
Грамотные генподрядчики знают, что экономить на этапе распушовки себе дороже. Пытаясь сбить оголовки силами низкоквалифицированных разнорабочих с кувалдами и перфораторами, строительная компания рискует сорвать сроки заливки монолита на несколько недель. Более того, повреждение арматуры приведет к необходимости забуривать в сваю химические анкеры, что является крайне дорогостоящей процедурой.
Чтобы избежать простоев и технологического брака, процесс распушовки необходимо просчитывать еще на этапе закупки стройматериалов и контрактования техники. Оптимальный B2B-подход — это заказ услуг единым пулом. Когда одна профессиональная компания осуществляет поставку ЖБ свай, их погружение и последующую механизированную срубку гидравлическими крашерами, девелопер получает гарантированное качество, единую ответственность за сохранность конструктива и существенную экономию на логистике спецтехники.
Резюме: Срубка и распушовка оголовков — это не просто уборка лишнего бетона, а ювелирная инженерная задача по сопряжению свайного основания с ростверком. Использование современных гидравлических установок позволяет выполнить эту задачу быстро, технологично и в строгом соответствии с требованиями строительного надзора.
